前置き長くなりすぎましたが、本題です。

お久しぶりのCAD入門。

今日は実際に□を書いてみよう~( ゚Д゚ノノ"☆パチパチパチパチ

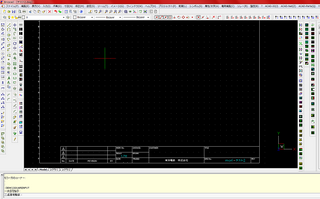

ツールバーにある、この赤く丸で囲んだアイコンをクリックします。
※電キャビ用のアイコンです。オートCADとかにあるのかは不明です。



上記のオレンジで囲んだアイコンでも長方形の記入が可能です。

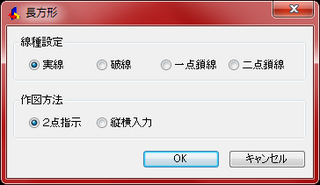

長方形をクリックすると、ダイアログが出ます。


線の種類は「実線」「破線」「一点鎖線」「二点鎖線」から選べます。

作図方法は「2点指示」と「縦横入力」から選べます。


私が多用してたのは「縦横入力」ですかね。



こんな、制御盤の図面を書くことがほとんどだったので、2点指示だと、1グリッドごとに数えないといけなくなるので、1発で入る縦横入力が便利でした。


まずは「2点指示」したパターンのご説明

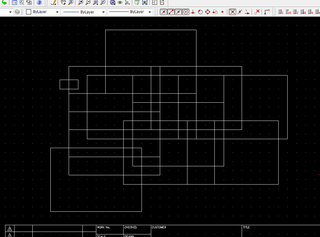

2点指示した後に1点目と2点目をマウスで指定するだけです(・∀・)

エクセルの図形とほとんど変わりません。

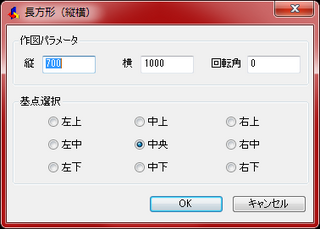

「縦横入力」の場合はこんなダイアログが出ます。

縦横のサイズを入力して、基点を選択します。
「基点」と言うのが、マウスの位置です。

マウスの位置を決めれるのです!!!

右上角に合わせて四角を置きたい時は、基点を「右上」にしたり、できるのです!!!




また、同じ四角をクリックで何個も作れるのが魅力的(´∀`*)


何に使うかはわかりませんがね・・・・


次回はGRIDとSNAPの説明をしたいと思います。

これを極めれば、図面は書けるはず!!!
